altium designer在PCB中添加文字的方法

  • 时间：2020-10-21 14:47
  • 来源：下载吧
  • 编辑：longnian

　　altium designer一款十分专业实用的电子产品开发辅助系统，该软件给用户提供了极具现代感的用户界面，给用户提供了全新而直观的环境，用户使用该软件，可以将原理图设计、电路仿真、PCB绘制编辑等技术完美融合，功能十分强大。我们在使用这款软件设计PCB的时候，常常需要在设计图中输入文字，以便解释说明设计图的内容。但是该软件是一款行业软件，对于行外人士来说使用难度较大。那么接下来小编就给大家详细介绍一下altium designer在PCB中添加文字的具体操作方法，有需要的朋友可以看一看。

方法步骤

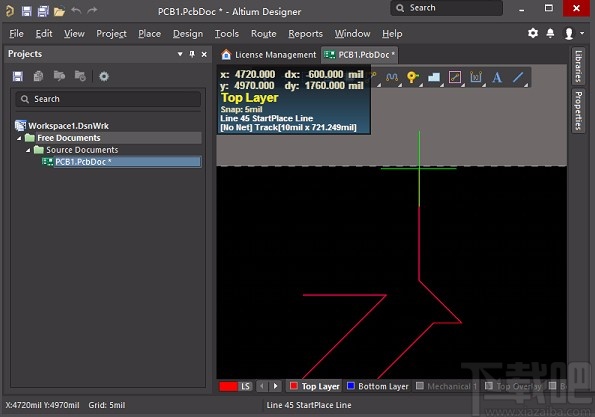

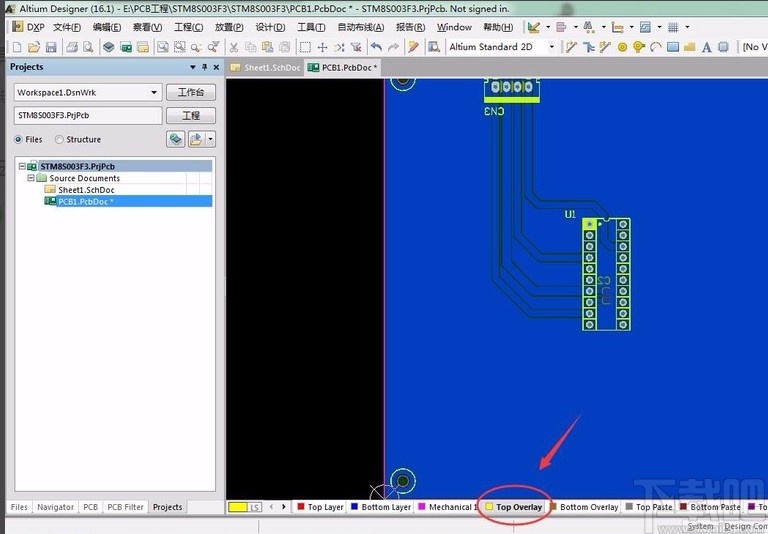

　　1.首先打开软件，在软件中打开一个需要添加文字的PCB文件，并在界面底部找到“Top Overlay”选项。

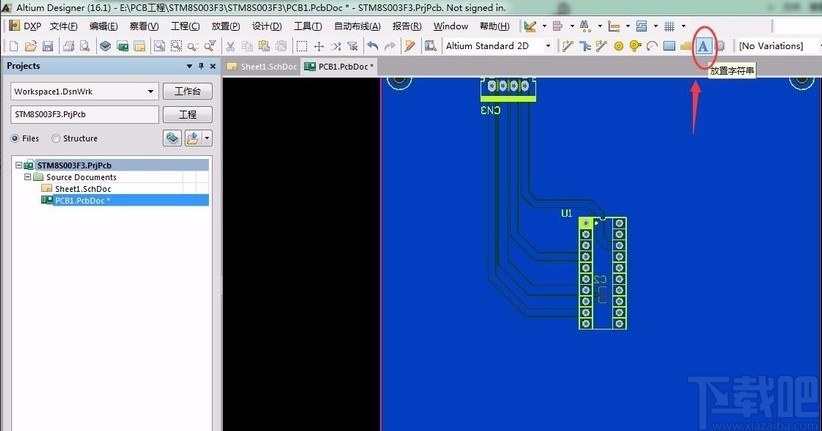

　　2.接着在界面上方的工具栏中找到A字图标按钮，我们点击该按钮再进行下一步操作。

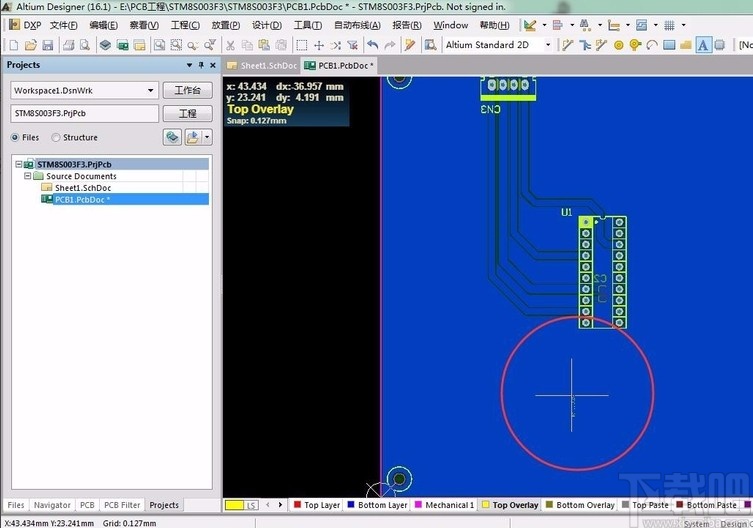

　　3.然后鼠标会变成一个十字光标，我们将鼠标移动到PCB图纸中，同时在键盘上点击“Tab”键，界面上会弹出一个窗口。

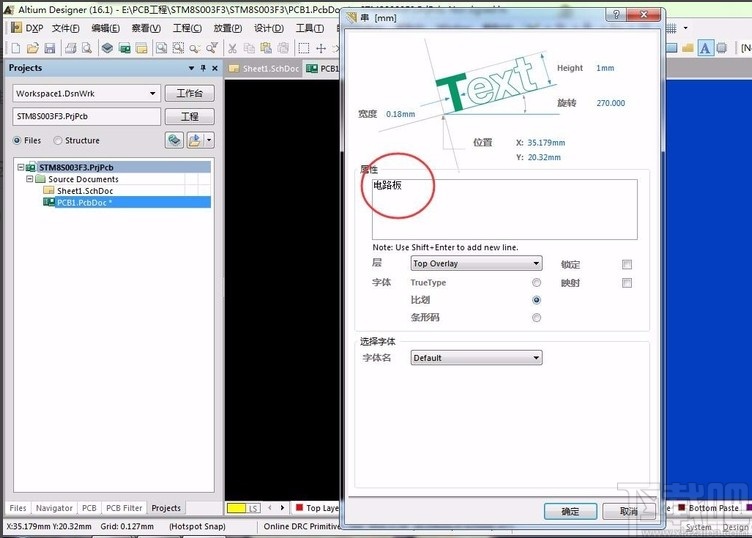

　　4.接下来我们在窗口中的属性框中输入想要添加的文字内容，比如小编输入“电路板”，如下图所示。

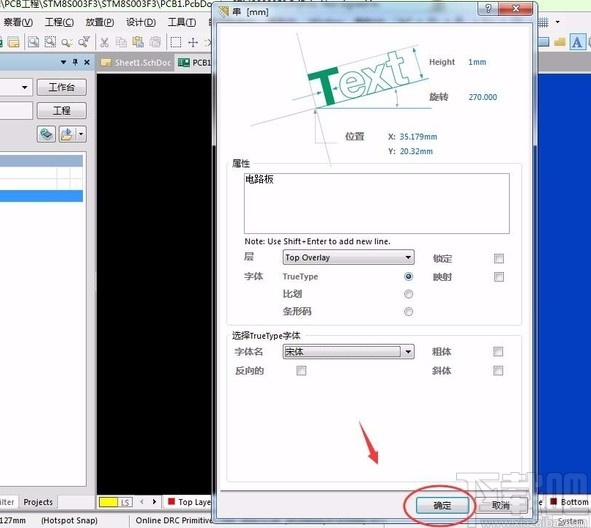

　　5.随后我们在窗口下方还可以对文字的字体进行设置，比如小编将字体设置为“TrueType”，并点击窗口底部的“确定”按钮即可。

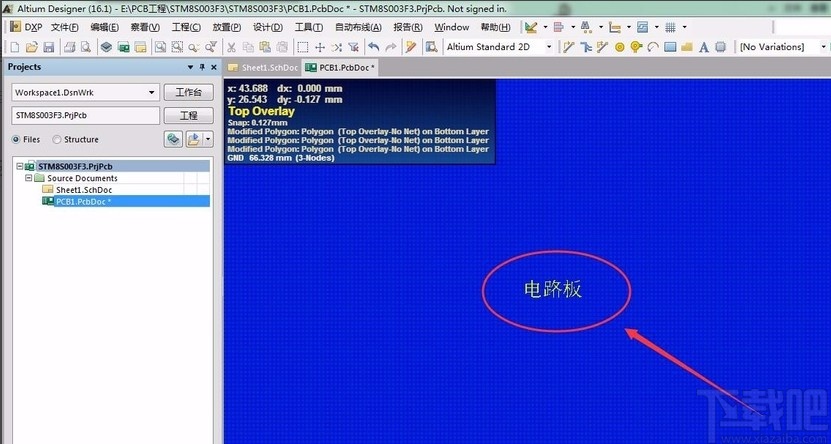

　　6.完成以上所有步骤后，我们在图纸中找到放置文字的位置并点击鼠标左键，就可以成功在PCB中添加文字了。

　　以上就是小编给大家整理的altium designer在PCB中添加文字的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
