AutoCAD2008对象编辑镜像怎么处理

  • 时间：2014-08-21 15:48
  • 来源：下载吧
  • 编辑：feng

AutoCAD2008对象编辑镜像，小编的个人理解镜像也属于“复制”操作，但是镜像一般只用于对称图形的复制，遇到绘制对称图形的时候，可以只绘制出一半，然后利用镜像命令，非常方便的“镜像”出另一半。下面就让我们一起来看看是如何操作的吧。

镜像对象的命令为mirror，可以通过以下方式激活mirror命令。

1、菜单栏【修改】——“镜像”。

2、单击“修改”工具栏上的“镜像”图标。

3、在命令行中输入mirror或者m并回车。

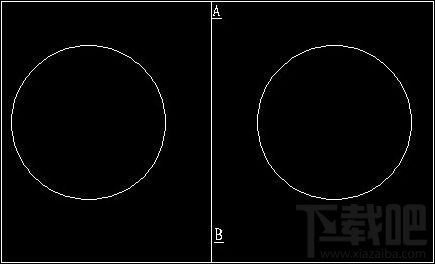

命令: mi MIRROR

选择对象: 找到 1 个——/*选择左边的圆*/

选择对象: ——/*回车*/

指定镜像线的第一点: ——/*A点*/

指定镜像线的第二点: ——/*B点*/

要删除源对象吗?[是(Y)/否(N)] : n——/*保留左边的圆*/

AutoCAD2008对象编辑镜像怎么处理

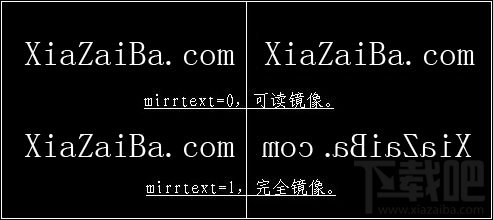

当文字执行镜像命令操作的时候，有两种结果，一是文字对象完全镜像，与源文字对象相反显示;一是文字对象可读镜像，与源文字对象一样显示。

可以通过系统变量mirrtext的值选择，当mirrtext=1时，文字对象被完全镜像，当mirrtext=0时，文字对象被可读镜像。如图所示。

AutoCAD2008对象编辑镜像怎么处理
