cad文件打印设置成黑白的方法

  • 时间：2016-09-23 17:02
  • 来源：下载吧
  • 编辑：xwgod

　　在绘制CAD图纸的时候，网友常常会用不同的颜色来标注内容，不过，cad文件打印的时候，如果需要打印成黑白的时候，该怎么设置呢？来下载吧看看cad文件打印设置成黑白的方法！

　　cad文件打印设置成黑白的方法：

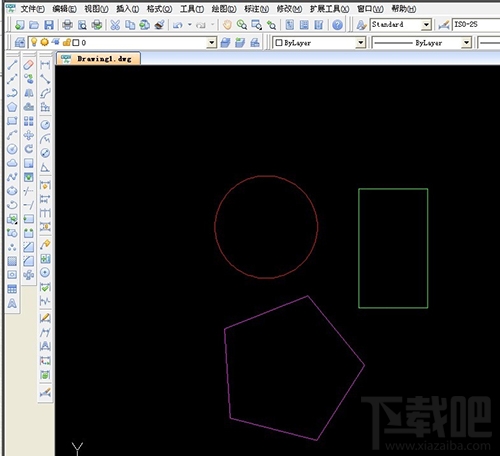

　　如图，我的CAD图里有三个图形，每个颜色都不一样：

cad文件打印设置成黑白的方法

cad

　　有红色的圆，绿色的矩形，洋红色的五边形，我以此为例来说明。现在点击打印；

cad文件打印设置成黑白的方法

cad

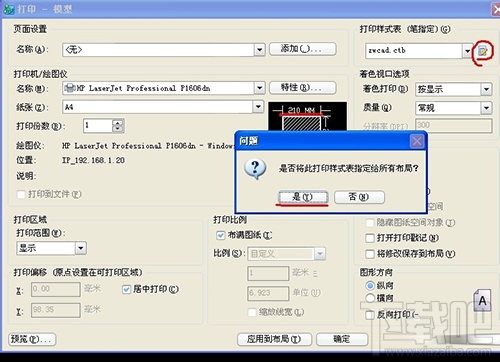

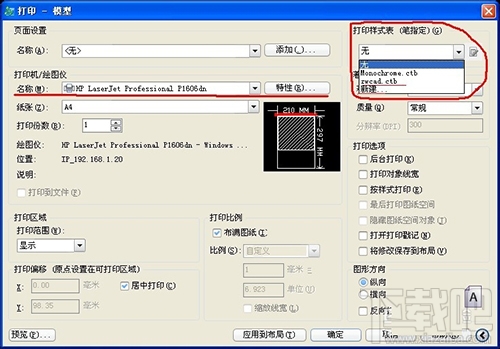

　这时出现打印对话框，选择好打印机，点击右边圈住的，选择打印样式，我选择的是zwcad，当然你们的CAD版本和我不一样，可以选择别的，但方法都一样。选择好后点击是，再点击右边的按钮编辑；

cad文件打印设置成黑白的方法

cad

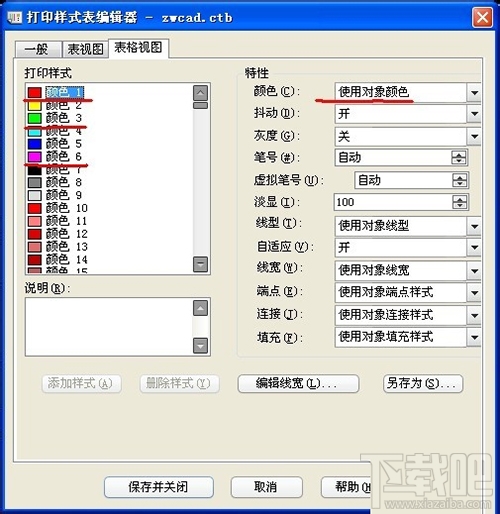

　　点击编辑按钮后出现如下打印样式表编辑器对话框，我以表格视图为例，左边是打印样式，右边是特性，比如说，我图上有个红色的圆，那我选择打印样式里的红色1，然后在右边颜色处点击下拉箭头，选择黑色，那么打印出来的红色圆就是黑色的，现在我全部选中使用对象颜色，那么打印出来的就和cad里的图示一样的颜色；

cad文件打印设置成黑白的方法

cad

cad文件打印设置成黑白的方法

cad

cad文件打印设置成黑白的方法

cad

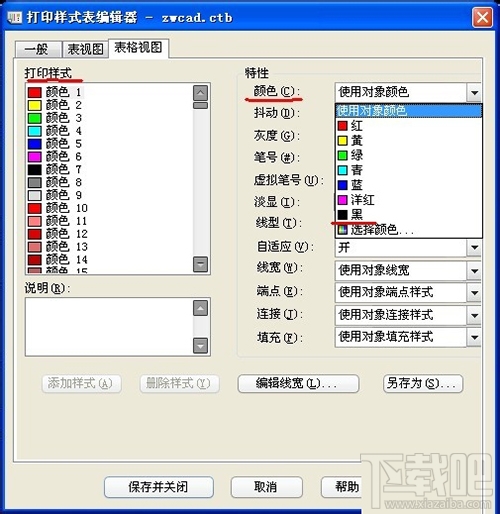

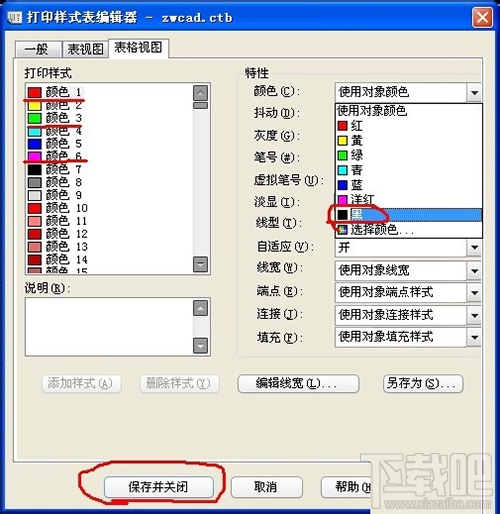

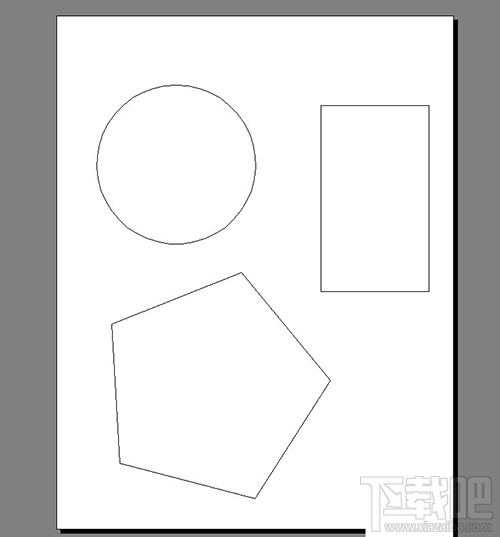

　　那现在我不选择使用对象颜色，我全部选择黑色的，然后保存一下，那么打印出来的就是黑色的图案了。

cad文件打印设置成黑白的方法

cad

cad文件打印设置成黑白的方法

cad
